Silencieux Acoustique Industriel


Un silencieux acoustique industriel, également appelé atténuateur de bruit, est un dispositif conçu pour réduire le niveau sonore généré par les systèmes de ventilation, d'échappement ou d'autres équipements industriels.

Il fonctionne en utilisant divers mécanismes pour absorber, diffuser ou réfléchir le son, réduisant ainsi sa propagation dans l'environnement.

Voici comment un silencieux acoustique industriel fonctionne généralement :

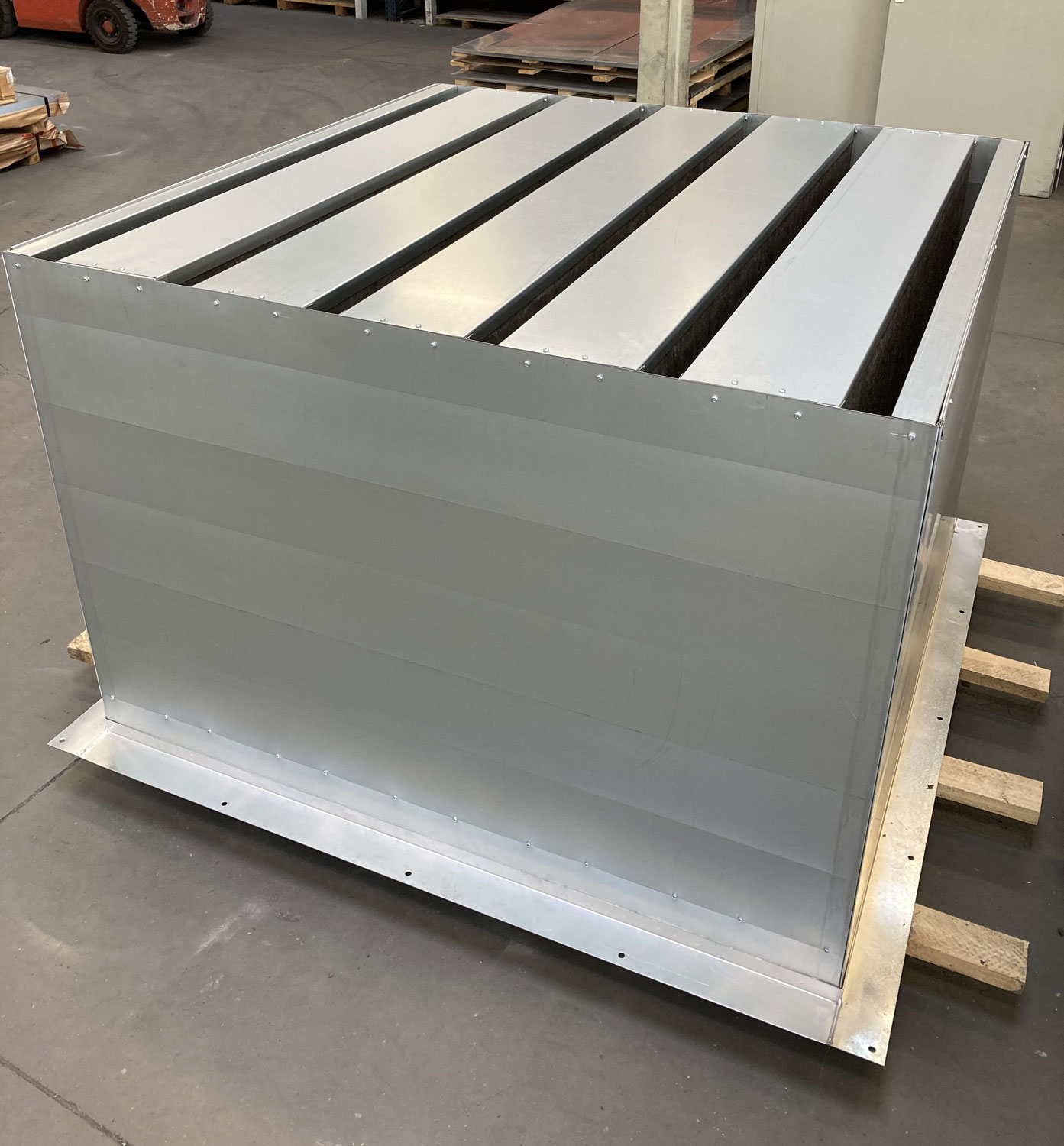

J2A Concept Silencieux à baffles

Absorption sonore

Certains silencieux industriels utilisent des matériaux absorbants acoustiques, tels que la laine de roche, la laine de verre, la mousse ou d'autres matériaux poreux à l'intérieur de leur structure.

Ces matériaux absorbent une partie de l'énergie sonore en la transformant en chaleur. Cela réduit l'intensité sonore à mesure que le son traverse le silencieux.

Exposez-nous votre besoin

Réflexion sonore

 Certains silencieux exploitent la réflexion du son en utilisant des surfaces réfléchissantes pour diriger le son dans des directions spécifiques, empêchant ainsi sa propagation directe.

Diffusion sonore

La conception interne du silencieux peut être conçue de manière à fragmenter le son en utilisant des obstacles internes, des parois en zigzag ou des matériaux diffusants. Cela permet de disperser le son et de réduire sa puissance.

Exposez-nous votre besoin

J2A Concept Silencieux à baffles

Réduction du bruit

Les silencieux peuvent comporter des chicanes, des passages étroits ou des perforations qui réduisent la vitesse de l'air ou des gaz à l'intérieur du silencieux. Cette réduction de la vitesse contribue à atténuer le bruit en convertissant l'énergie cinétique en énergie thermique.

Comportement des ondes sonores

Le design du silencieux tient compte des propriétés des ondes sonores, telles que la fréquence et la longueur d'onde, pour maximiser leur atténuation. Différentes fréquences sonores peuvent être traitées de manière spécifique en utilisant diverses méthodes d'atténuation.


Les silencieux acoustiques industriels sont couramment utilisés dans des environnements où la réduction du bruit est essentielle, comme les usines, les centrales électriques, les systèmes de climatisation, les installations de traitement de l'air, les moteurs thermiques ou électriques, etc.

Silencieux acoustiques à baffles et silencieux acoustiques cylindriques

Ce sont deux conceptions courantes de silencieux utilisés pour atténuer le bruit généré par les systèmes industriels ou d'échappement.

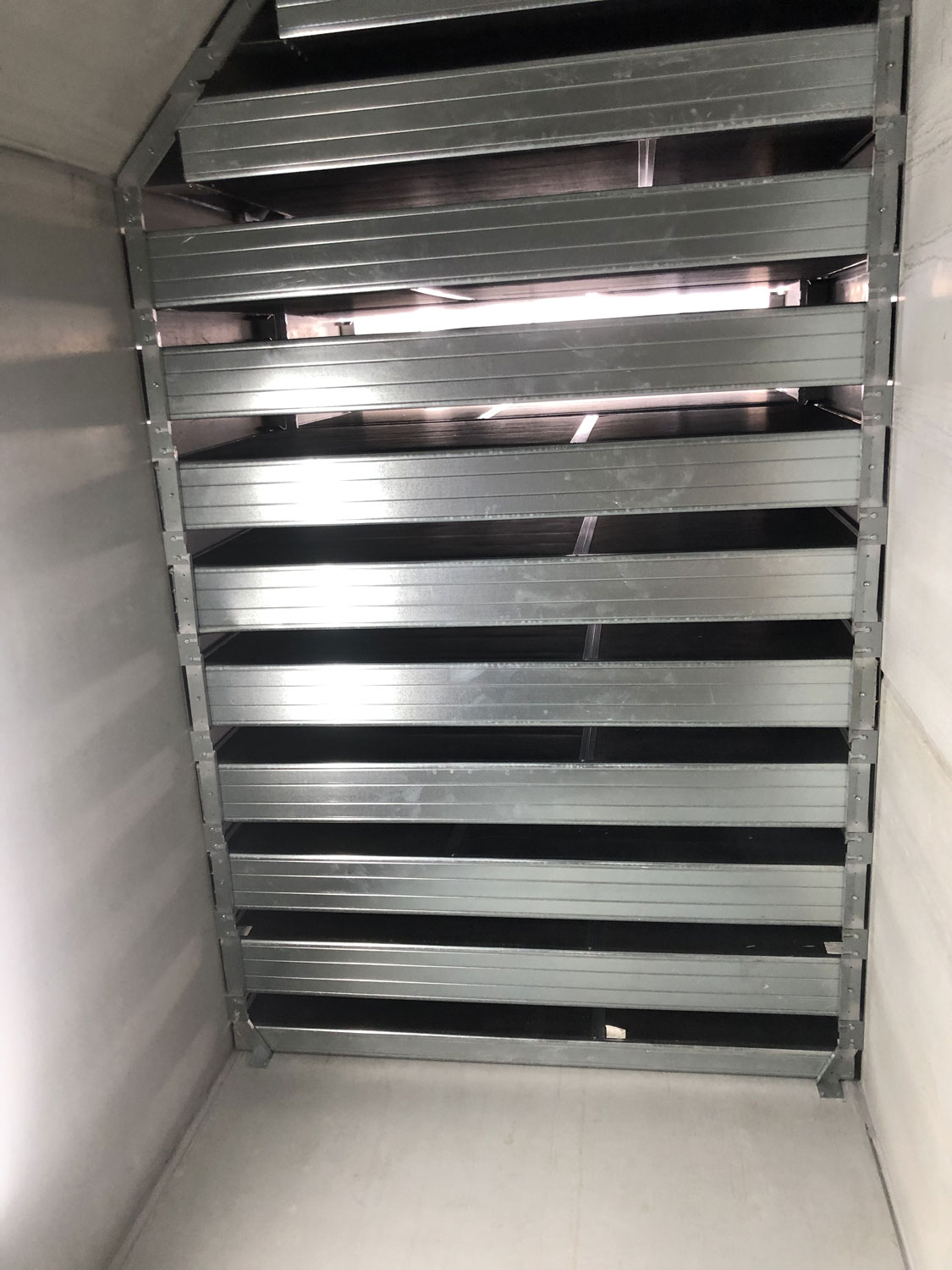

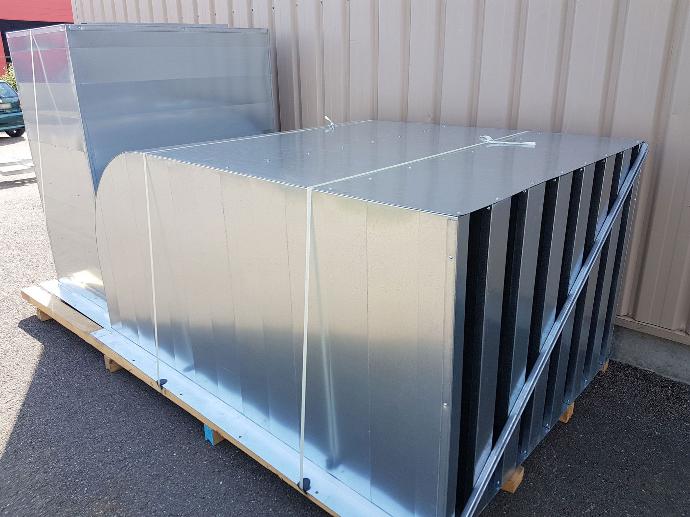

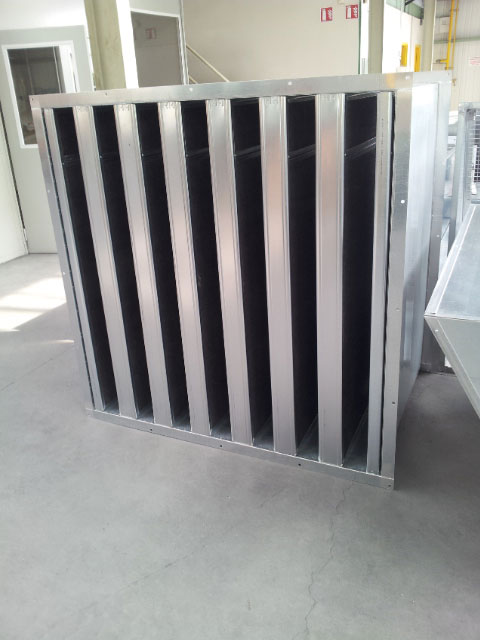

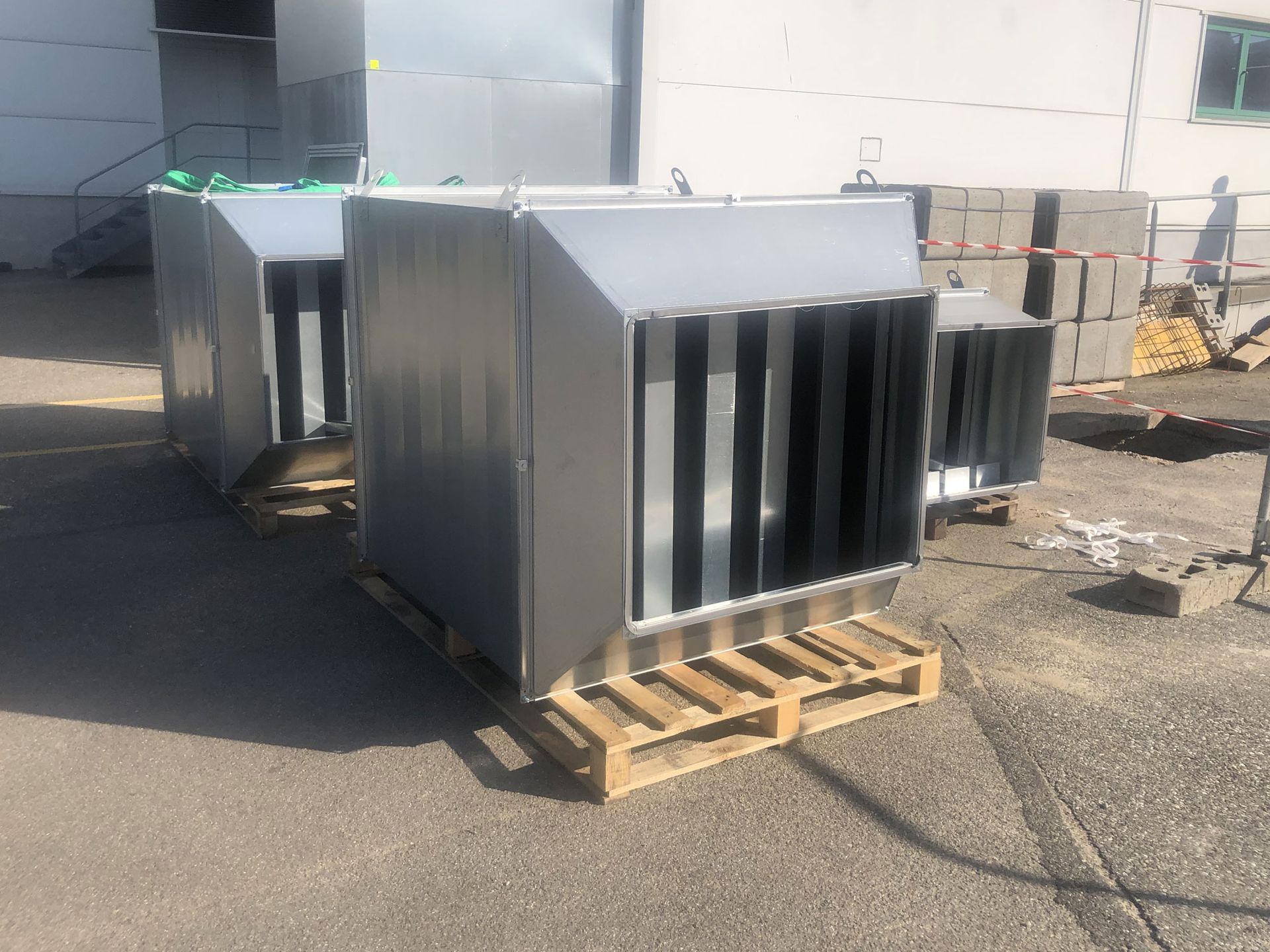

J2A Concept Silencieux rectangulaire à baffles

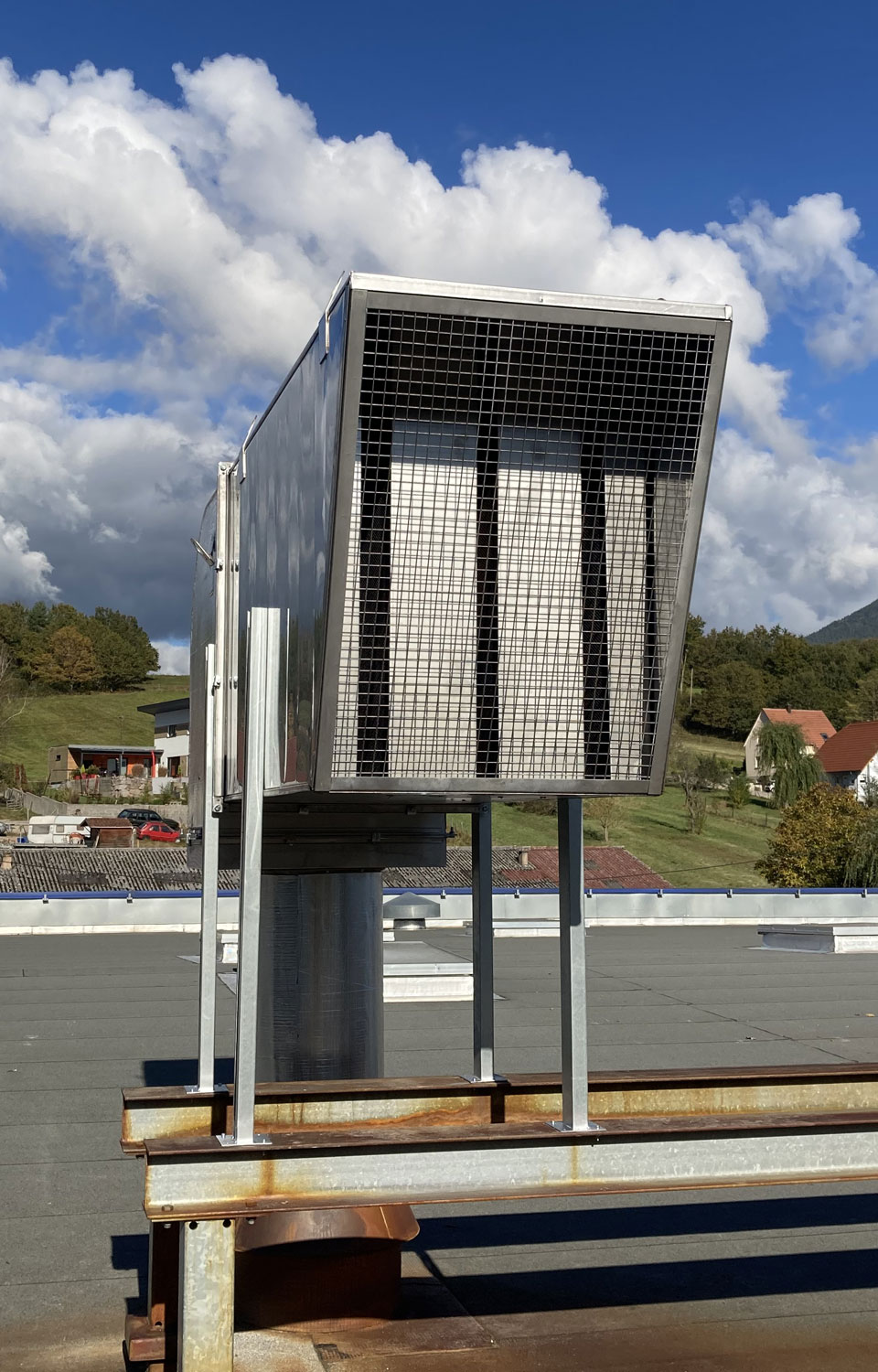

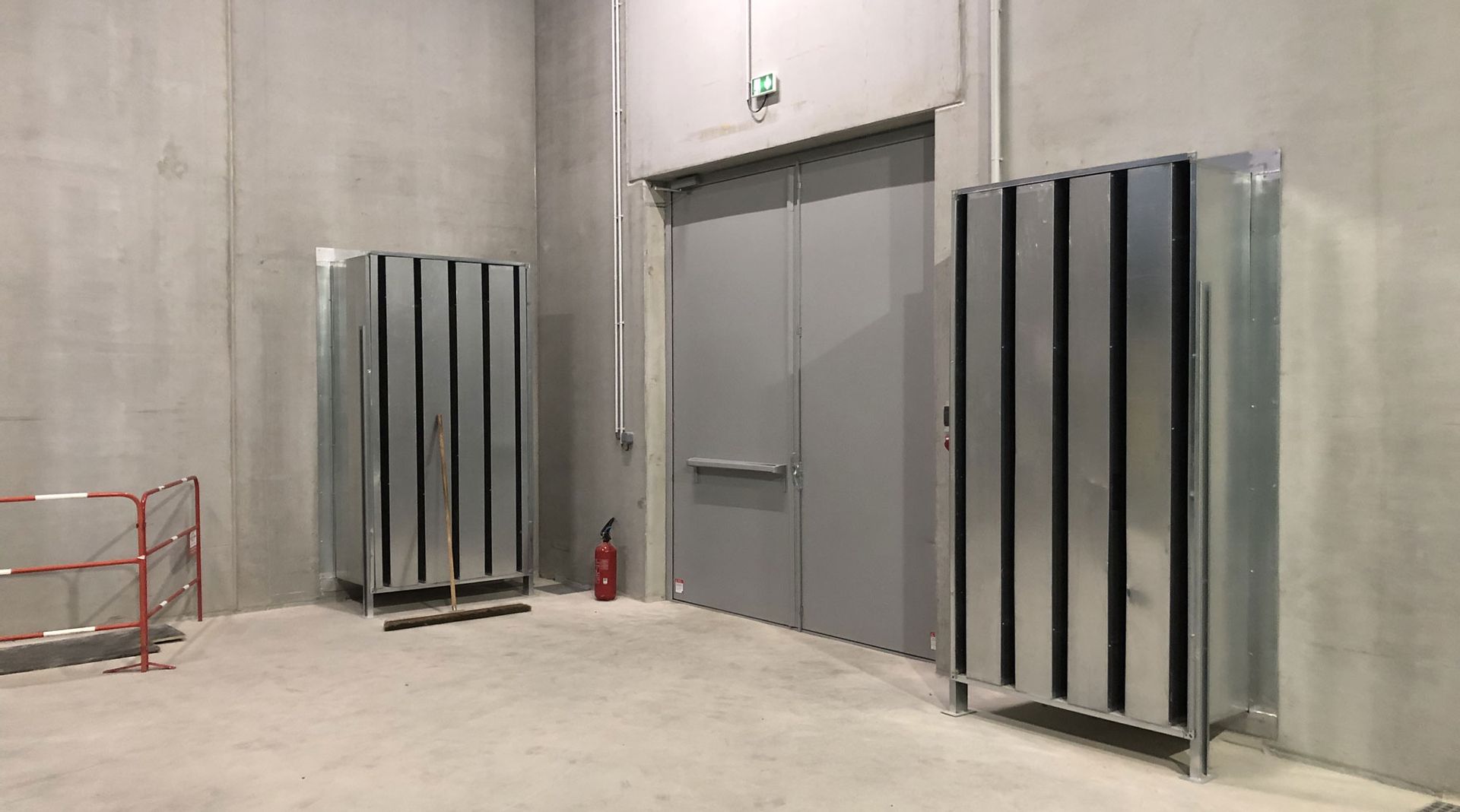

Silencieux rectangulaire à baffles rectangulaires équipé d'un cadre.

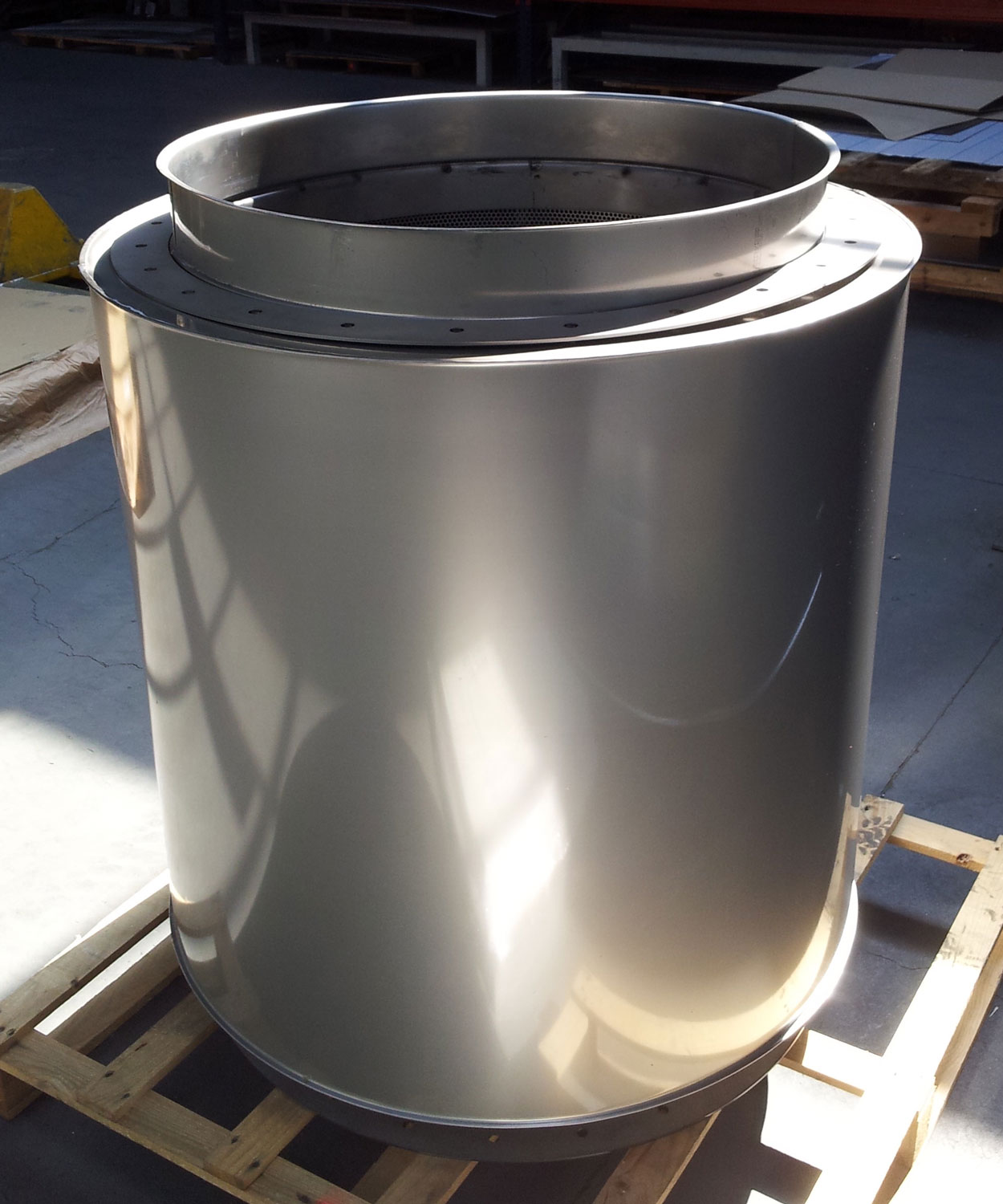

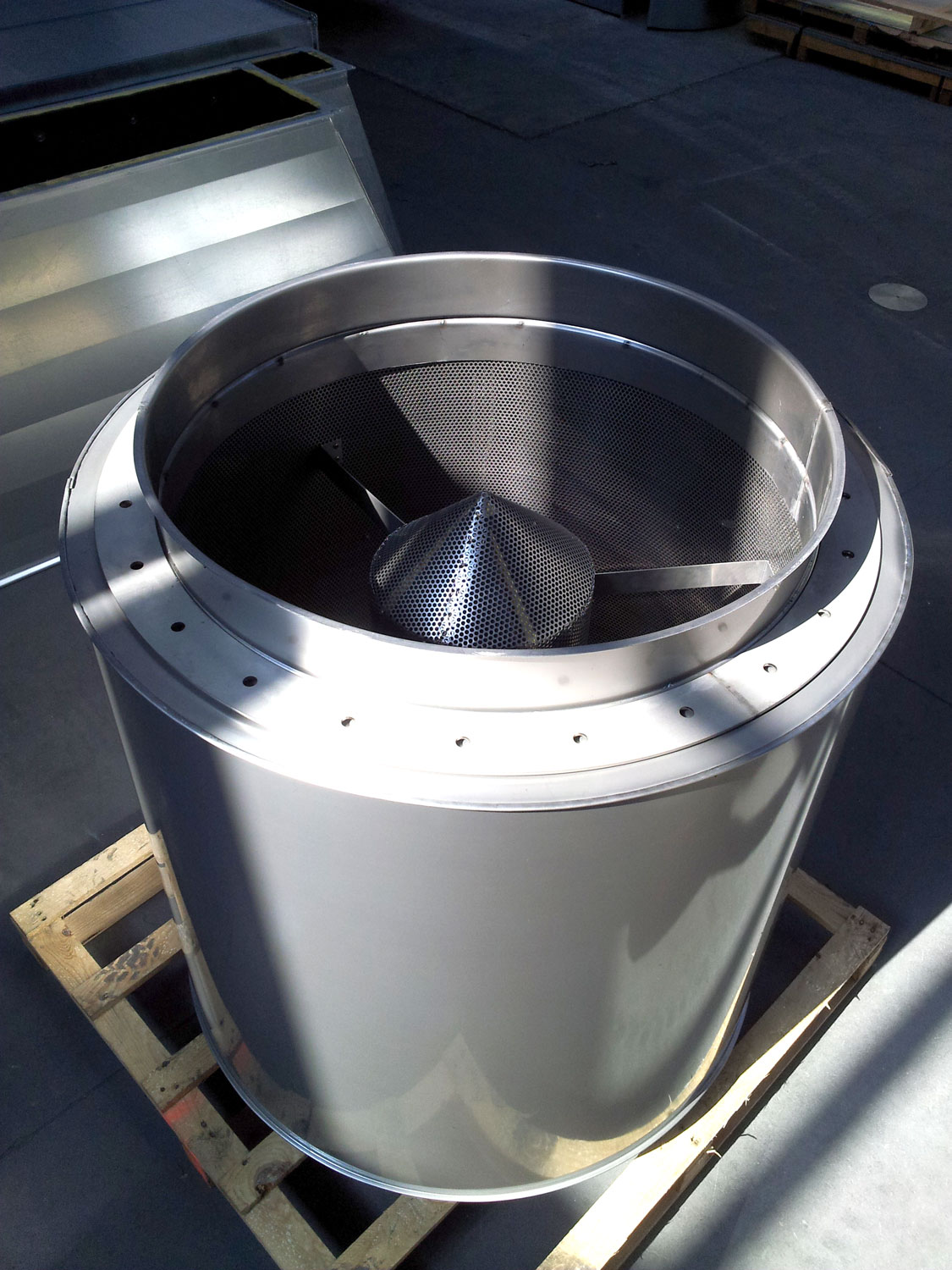

J2A Concept Silencieux circulaire avec noyau

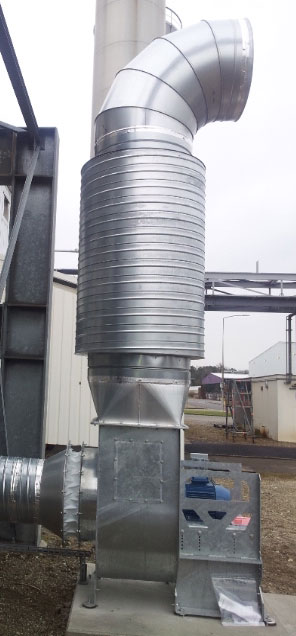

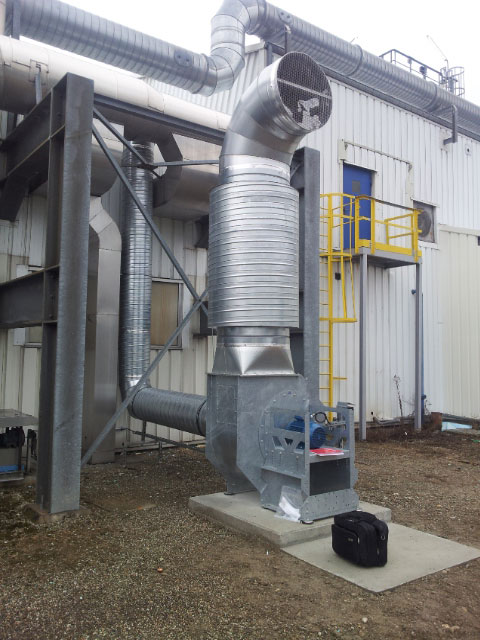

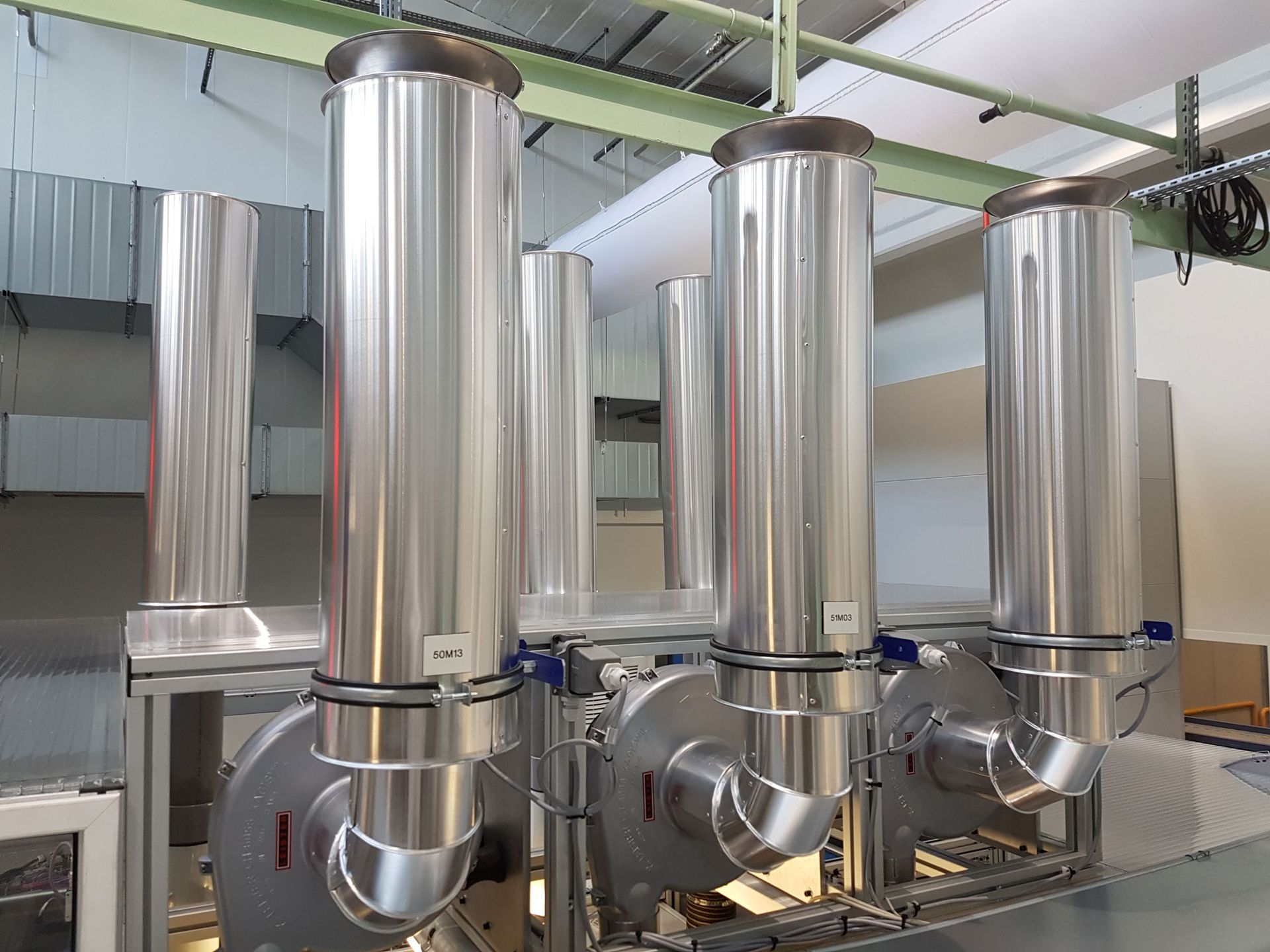

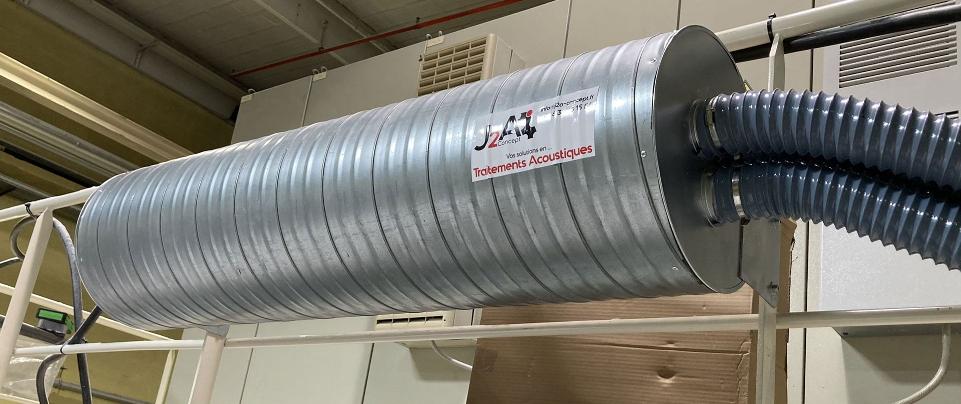

Silencieux cylindrique équipé d'un noyau et brides de fixations.

Conception structurelle

  • Silencieux acoustique à baffles : Les silencieux à baffles sont généralement constitués d'une gaine rectangulaire ou carré contenant des baffles internes. Les baffles sont des obstacles internes conçus pour absorber, réfléchir ou diffuser le son. Leur forme et leur disposition varient en fonction des besoins sonores (basse ou haute fréquence).
  • Silencieux acoustique cylindrique : Les silencieux cylindriques sont constitués d'une gaine cylindrique avec ou sans noyau.

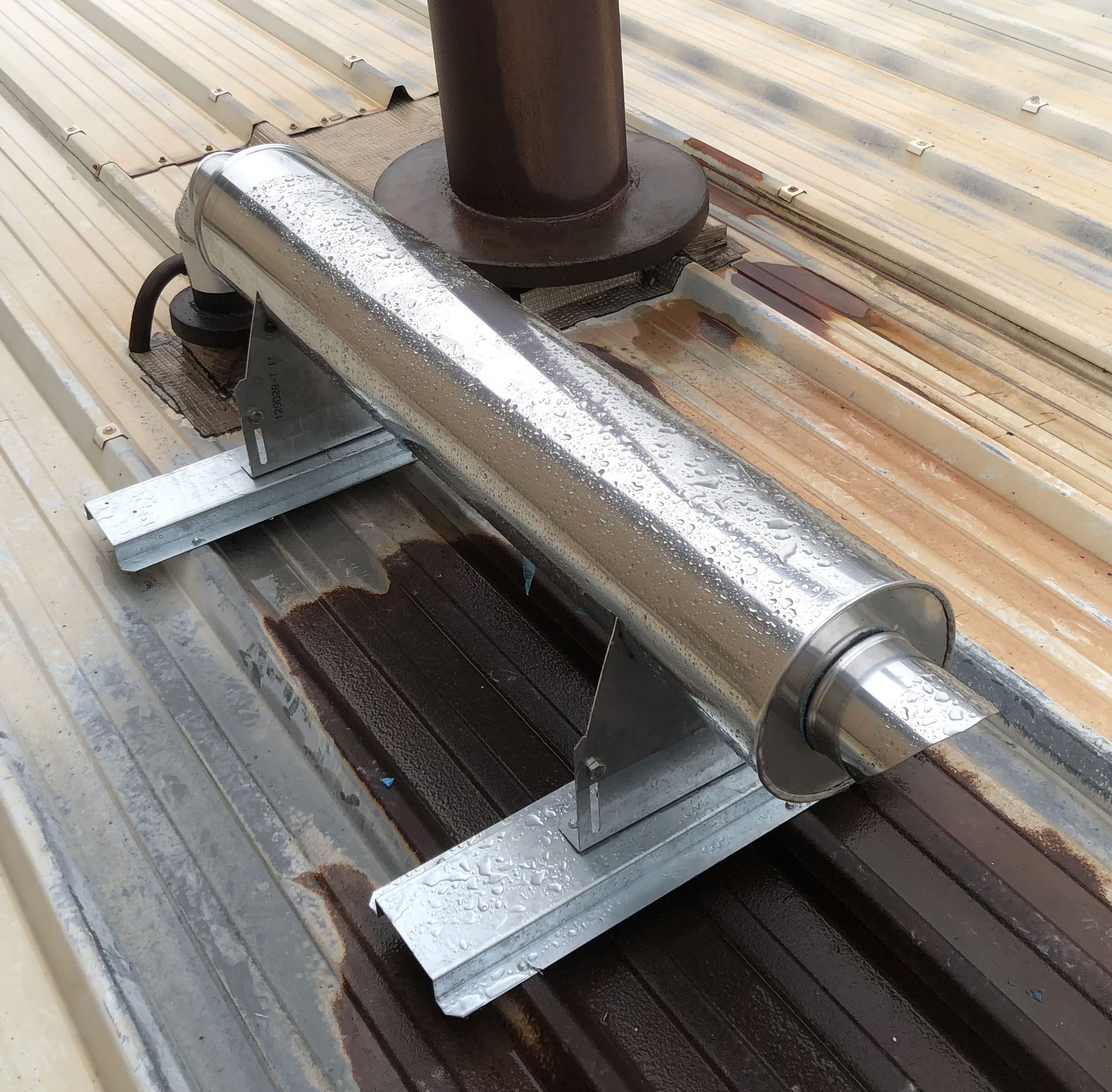

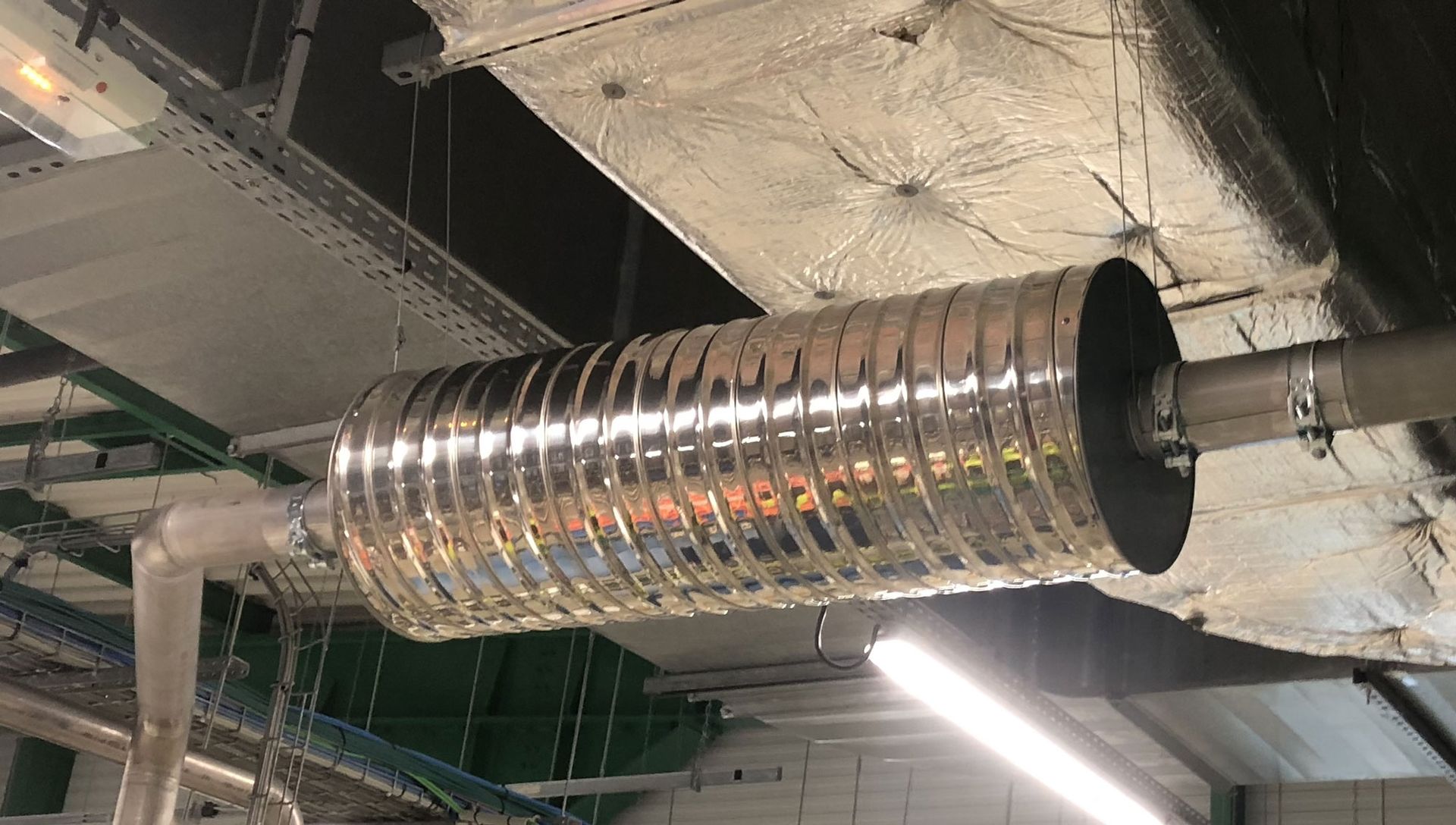

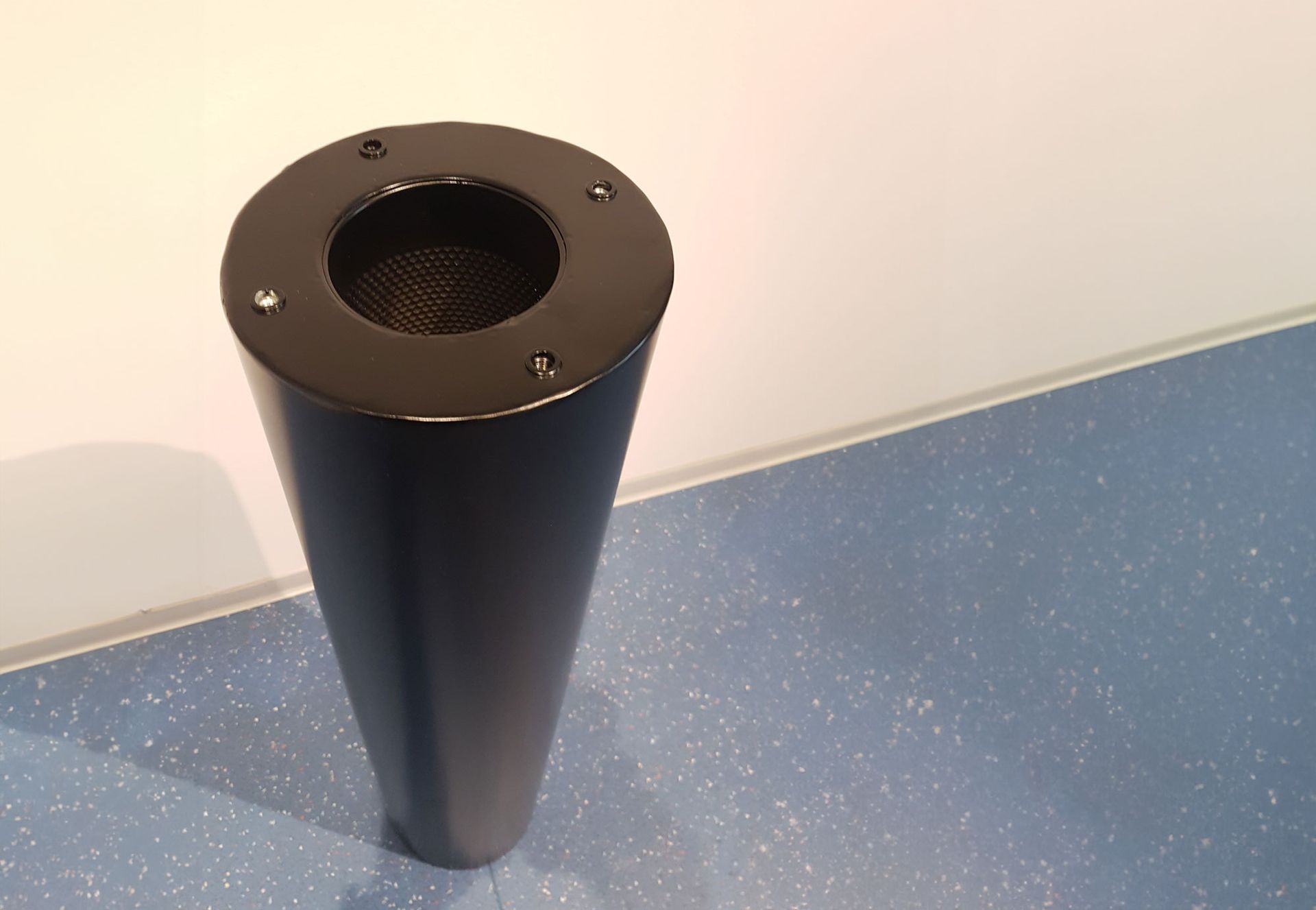

J2A Concept Silencieux circulaire

Atténuation du bruit

  • Silencieux acoustique à baffles : Les silencieux à baffles utilisent des baffles internes pour absorber, réfléchir ou diffuser le son. Cette conception permet généralement une atténuation du bruit efficace, en particulier pour les fréquences spécifiques ciblées par les baffles.
  • Silencieux acoustique cylindrique : Les silencieux cylindriques peuvent présenter une atténuation du bruit moins spécifique que les silencieux à baffles.

Espace et encombrement

  • Silencieux acoustique à baffles : En raison de la présence de baffles internes, ces silencieux peuvent être plus volumineux et avoir une configuration interne plus complexe. Ils sont généralement plus longs que les silencieux cylindriques.
  • Silencieux acoustique cylindrique : Les silencieux cylindriques sont généralement plus compacts et peuvent être plus faciles à intégrer dans des espaces restreints. Leur conception simplifiée permet une installation plus flexible.

Le choix entre un silencieux acoustique à baffles et un silencieux acoustique cylindrique dépendra des besoins spécifiques de l'application, des caractéristiques du bruit à réduire et de l'espace disponible

Les silencieux à baffles sont souvent privilégiés lorsque des performances d'atténuation du bruit précises sont nécessaires, tandis que les silencieux cylindriques sont plus adaptés aux espaces restreints ou lorsque des niveaux de bruit moins spécifiques doivent être réduits.

J2A Concept tient compte des pertes de charge admissible de vos appareils.

La prise en compte des pertes de charge admissibles dans le cadre d'un silencieux acoustique est un élément important lors de la conception de systèmes de ventilation industrielle, de traitement de l'air ou de tout autre système qui intègre des silencieux acoustiques. Les pertes de charge se produisent en raison de la résistance que l'air rencontre en traversant le silencieux, ce qui peut affecter la performance globale du système.

Voici comment cela fonctionne :

1. Pertes de charge acoustiques

Les silencieux acoustiques sont conçus pour atténuer le bruit en utilisant des obstacles internes, des matériaux absorbants et d'autres mécanismes. Cependant, ces mécanismes peuvent créer une résistance à l'écoulement de l'air. Cette résistance est appelée perte de charge acoustique. Elle est causée par la turbulence de l'air qui se produit lorsqu'il passe à travers les composants du silencieux. Les pertes de charge acoustiques sont généralement inévitables, mais elles doivent être prises en compte dans la conception du système.

2. Pertes de charge totales

Les pertes de charge totales dans un système comprennent à la fois les pertes de charge acoustiques causées par les silencieux et les pertes de charge dues aux autres composants, tels que les filtres, les coudes, les conduits, etc. Les pertes de charge totales peuvent avoir un impact sur la capacité du système à déplacer l'air à un débit spécifique.

3. Équilibre entre atténuation acoustique et pertes de charge

Lors de la conception d'un système avec des silencieux acoustiques, il est essentiel de trouver un équilibre entre l'atténuation acoustique souhaitée et les pertes de charge admissibles. Une atténuation plus élevée du bruit peut entraîner des pertes de charge plus importantes, ce qui peut nécessiter un ventilateur plus puissant pour maintenir le débit d'air requis. Il est donc essentiel de choisir des silencieux acoustiques appropriés pour minimiser les pertes de charge sans compromettre l'atténuation du bruit.

4. Calcul des pertes de charge admissibles

J2A concept exécute des calculs pour déterminer les pertes de charge admissibles en fonction des besoins spécifiques de l'application. Cela implique de tenir compte des caractéristiques du système, des spécifications du silencieux acoustique, des niveaux de bruit cibles et du débit d'air nécessaire.


Conclusion :

En résumé, la prise en compte des pertes de charge admissibles est cruciale lors de l'incorporation de silencieux acoustiques dans un système, car elle garantit que la performance du système n'est pas compromise tout en atteignant les objectifs d'atténuation acoustique.

Il est important de collaborer avec des ingénieurs spécialisés dans la conception de systèmes tel que J2A Concept vous le propose pour garantir une intégration efficace des silencieux acoustiques dans votre système global.
